Tamiz

Sistema de contraventana de lamas fijas u orientables, de uso exterior, con todas las posibilidades de apertura y gran rapidez de montaje.

Este sistema con 47 mm en el marco y 40 mm en la hoja enrasa por el exterior y solapa por el interior. La cámara es especial, no europea. La hoja no tiene ala, lo que facilita su trabajo y evita el inversor. No obstante, en el nudo central es necesaria la colocación de un perfil de batiente que impida el paso de la luz.

Datos Técnicos

Transmitancia

Resistencia térmica de la contraventana y la cámara  ▲R=0.08 m²K/W

Cálculos realizados según UNE-EN ISO 10077-1:2000


Uw(W/m²K)
Uws(W/m²K)
0.8 0.75
1.0 0.93
1.2 1.09
1.4 1.26
1.6 1.42
1.8 1.57
2.0 1.72
2.2 1.87
2.4 2.01
2.6 2.15
2.8 2.29
3.0 2.42
3.2 2.55


Uw- transmitancia de ventana

Uws- transmitancia de conjunto ventana-contraventana

Posibilidades de cerramiento

· Cerramiento con lamas fijas u orientable.



· Cerramiento opaco (panel sandwich).



· Cerramiento acristalado.

Posibilidades de Apertura

· Practicable de 1, 2, 3 y 4 hojas.



· Plegable.



· Corredera.

Apertura #1 Apertura #3 Apertura #10
Secciones / Espesor perfilería

SECCIONES

· Marco – 47 mm.

· Hoja – 40 mm.



ESPESOR PEFILERíA

ventana 1,3 mm.

puerta 1,5 mm.

Dimensiones y pesos máximos

DIMENSIONES MáXIMAS



Ancho(L)= 1.600 mm.

Alto(H)= 2.500 mm.

*ventana 1 hoja, practicable



Peso máximo / hoja 65 Kg.



Consultar peso y dimensiones máximas para el resto de tipologías.

Categorías en banco de ensayos

Resistencia a la carga de viento (UNE 13659:2004) : CLASE 5



Ensayo de referencia ventana 1,5 x 1,5 m., 2 hojas.

Acabados

· Lacado colores (RAL, moteados y rugosos)

· Lacado imitación madera

· Lacado antibacteriano

· Anodizado

Logotipo de CORTIZO

Tamiz

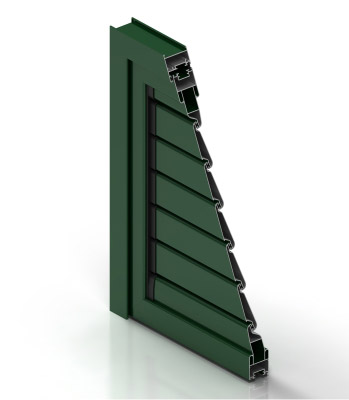

Detalle de la sección del sistema Tamiz
