Panel Composite Cortizo
Panel composite compuesto por una capa exterior de aleación de aluminio lacado con pintura PvdF (polivinilo fluorado) tricapa que ofrece una gran resistencia a la corrosión y al envejecimiento. El núcleo interior está formado por resinas termoplásticas (polietileno).
Esta unión de materiales dotan al panel composite de unas excelentes propiedades mecánicas: alta resistencia a los choques, elevada rigidez y reducido peso. Es un producto diseñado y probado para integrarse en edificaciones de elevadas prestaciones térmicas y acústicas.
El panel composite se presenta también con la opción retardante al fuego bajo la denominación FR (Fire Retardancy), que garantiza la respuesta frente a un hipotético incendio. Este es un panel de 4 mm. formado por dos láminas de aluminio de 0,5 mm, lacado con pintura PvdF de 25/35 micras en su cara exterior y primer de protección en la interior, y con un núcleo central de compuesto mineral y polietileno de 3 mm. de espesor.
Panel acreditado con el Documento de Idoneidad Técnica- DIT.
Esta gama de panel composite se completa con el panel INTDESIGN de 3 mm. de espesor ideal para aplicaciones en interiores, rotulación, impresión digital, stand, etc
Datos Técnicos
PE-estándar
(espesor panel 4mm. -Al 0,5 mm.)
FR-retardante al fuego
(espesor panel 4mm. -Al 0,5 mm.)
INTDESIGN-interiores
(espesor panel 3mm. -Al 0,3 mm.)
Transmitancia
PE-Ust (W/m².K) = 3.38
FR-Ust (W/m².K) = 3.39
para panel de dimensión 1.48 x 1.23 m.
Ensayo según Norma UNE-EN ISO 12567:2000
Aislamiento acústico
RW (C;Ctr) dB: (C;Ctr) = 26 (-1, -3)
para panel de dimensión 1.48 x 1.23 m.
Ensayo según norma UNE-EN ISO 140-3:1995
Espesor de aluminio: PE- 0,5 mm.
FR- 0,5 mm.
INTDESIGN- 0,3 mm.
Espesor de panel: PE- 4 mm.
FR- 4 mm.
INTDESIGN- 3 mm.
Anchos de panel-stock: PE-1000-1250-1500 mm.
FR-1000-1250-1500 mm.
INTDESIGN-1500 mm.
Largos de panel-stock: PE-4000-5000 mm.
FR-4000-5000 mm.
INTDESIGN-3050-5050 mm.
Peso de panel: PE- 5,46 kg/m²
FR- 8,02 kg/m²

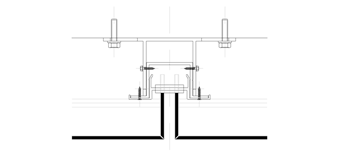

Dependiendo del tipo de modulación de la fachada disponemos de cuatro sistemas de colocación de panel composite:
· Sistema de cuelgue (CH): éste sistema es el más indicado para fachadas con un alto de bandejas mayor a 700 mm, ya que permite reforzar el panel a la estructura mediante cuelgues a perfiles y a rigidizadores intermedios.
· Sistema machihembrado (SZ): Sistema recomendado para modulaciones de alturas no mayores a 700 mm y longitudes de hasta 6 metros, ya que la bandeja se refuerza a la estructura mediante dos perfiles en la parte superior e inferior.
· Sistema pegado: Utilizando este sistema de colocación se puede realizar cualquier tipo de fachada sin limitaciones de diseño, ya que no se utilizan bandejas conformadas con pestañas, tratándose sólo de panel composite cortado.
· Sistema remachado: Sistema similar al Pegado pero con fijaciones a la estructura vistas.
Los sistemas de fijación de cuelgue y machihembrado permiten una regulación bidimensional de panel con respecto a la fachada.
Esta regulación se consigue mediante elementos de diferentes dimensiones y a la posibilidad de regulación de los mismos.
Además, en el sistema de cuelgue existe incluso la posibilidad de colocación de dos medidas de paneles de diferentes anchos para permitir una mayor distancia a la fachada.
Panel acreditado con el Documento de Idoneidad Técnica- DIT
Clasificación resistencia al fuego
FR- B-s1, d0 (según UNE-EN 13501-1:2007)
Lacado en 22 colores en stock:
COLORES SóLIDOS COLORES METáLICOS
· Blanco puro · Blanco metálico
· Blanco ártico · Gris metálico
· Granate . Plata metalizada
· Rojo intenso · Champagne metálico
· Naranja · Bronce metálico
· Amarillo tráfico ·Titanio metálico
· Beige · Carbono
· Gris sombra · Azul metálico
· Verde oscuro · Verde jade
· Marrón · Cobre metálico
· Negro
· Azul ultramar
Cualquier color RAL bajo pedido
