Mallorquina
Sistema de contraventana abisagrada que ofrece la posibilidad de dos tipos de lamas:
· lamas fijas
· lamas orientables
Este último tipo de lamas permite una graduación total del paso de luz, consiguiendo así el ambiente interior deseado.
· lamas fijas
· lamas orientables
Este último tipo de lamas permite una graduación total del paso de luz, consiguiendo así el ambiente interior deseado.
Datos Técnicos
Transmitancia
Resistencia térmica de la contraventana y la cámara ▲R=0.08 m²K/W
Cálculos realizados según UNE-EN ISO 10077-1:2000
| Uw(W/m²K) |
Uws(W/m²K) |
| 0.8 | 0.75 |
| 1.0 | 0.93 |
| 1.2 | 1.09 |
| 1.4 | 1.26 |
| 1.6 | 1.42 |
| 1.8 | 1.57 |
| 2.0 | 1.72 |
| 2.2 | 1.87 |
| 2.4 | 2.01 |
| 2.6 | 2.15 |
| 2.8 | 2.29 |
| 3.0 | 2.42 |
| 3.2 | 2.55 |
Uw - transmitancia de ventana
Uws- transmitancia de conjunto ventana-contraventana
Posibilidades de Apertura
Practicable de 1, 2, 3 y 4 hojas y Abatible

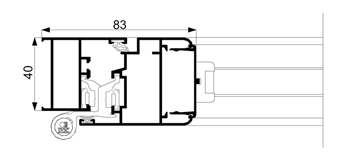

Secciones / Espesor perfilería
SECCIONES
· Marco – 40 mm.
· Hoja – 48 mm.
ESPESOR PEFILERíA
ventana 1,3 mm.
puerta 1,4 mm.
Dimensiones y pesos máximos
DIMENSIONES MáXIMAS
Ancho(L)= 1.600 mm.
Alto(H)= 2.500 mm.
*ventana 1 hoja, practicable
Peso máximo / hoja 100 Kg.
Consultar peso y dimensiones máximas para el resto de tipologías.
Categorías en banco de ensayos
Resistencia a la carga de viento (UNE 13659:2004) : CLASE 5
Ensayo de referencia ventana 1,5 x 1,5 m., 2 hojas.
Acabados
· Lacado colores (RAL, moteados y rugosos)
· Lacado imitación madera
· Lacado antibacteriano
· Anodizado
