Celosía de lamas orientables horizontales
o verticales en aluminio







La celosia GRADPANEL 120 está formada por lamas tubulares de aluminio de una aleación especial, recubiertas con pinturas termoendurecidas altamente resistentes a la intemperie, montadas sobre un bastidor también de aluminio sobre el cual pivotan.

Está disponible en colores de nuestra gama GRADCOLORS.

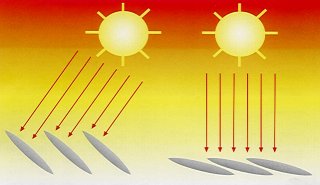

Las lamas pueden girar hasta 125°, pudiendo así controlar a voluntad la entrada de sol y luz abriendo al máximo si se desea o cerrando totalmente. De esta manera se consigue un considerable ahorro de energía y una óptima climatización.


  Puede adaptarse a bastidores correderos, pivotantes, fijos, a modo de toldo, proyectables, etc.
La estética de este producto permite infinitas aplicaciones; colegios, oficinas, locales públicos, etc., ofreciendo también distintas soluciones en terrazas, lucernarios y fachadas.

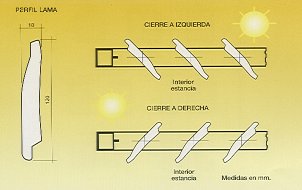

La celosia GRADPANEL 120 es de fácil instalación y puede colocarse en sentido horizontal o vertical, En el primer caso, las lamas cierran de arriba hacia abajo. En el segundo debe determinarse si el cierra debe ser a izquierda o a derecha, dependiendo de la orientación de la fachada.

Mando
                        gatillo Mando
                        directo en lamas Mando a
                        manivela Mando a
                        motor visto Mando a
                        motor oculto



Mando gatillo, mando directo en lamas, mandos manivela, mando a motor visto y mando a motor oculto.
El motor permite accionar las celosias a distancia y puede adaptarse a la avanzada tecnologia domótica.





Datos técnicos :

Las medidas de las lamas son de 120 x 18 mm. y se fabrican hasta un ancho máximo de 2,50 mts.

El cerco se construye en tubo de aluminio de 50 x 50 mm. para el accionamiento a motor y de 40 x 40 mm. ó 40 x 25 mm. para los demás accionamientos.


 Tabla distintos accionamientos

 Tabla para determinar cantidad de lamas según medidas


Accionamiento
Mando
Accionamiento
M2 Max.
Superficie

Med.
A
Min.

Med.
C
Min.

Manual
Int.
Ext.
1
Pan.
2
Pan.
Gatillo

**
7
6
318
100
En lamas

**
6
5
318
120
Manivela
Directa

**
8
7
318
90
Manivela
recta
a traves muro
**

8
7
318
58
Manivela
con rotula
**

8
7
318
58
Torno salida
Horizon.

**
10
12
530
110
Torno salida
Horizon.
con rotulas
**

10
12
530
120
Torno salida
Vertic.

**
10
12
530
110
  Teleflex
**
**
10
8,5
636
65

Cilindro manual

**
7
6
530
58
Motor
Visto
10
17
762
90
Oculto

10
12
974
58
N.lamas
A mm.
N.lamas
A mm.
N.lamas
A mm.
1
212
21
2332
41
4452
2
318
22
2438
42
4558
3
424
23
2544
43
4664
4
530
24
2650
44
4770
5
636
25
2756
45
4876
6
742
26
2862
46
4982
7
848
27
2968
47
5088
8
954
28
3074
48
5194
9
1060
29
3180
49
5300
10
1166
30
3286
50
5406
11
1272
31
3392
51
5512
12
1378
32
3498
52
5618
13
1484
33
3604
53
5724
14
1590
34
3710
54
2830
15
1696
35
3816
55
5936
16
1802
36
3922
56
6042
17
1908
37
4028
57
6148
18
2014
38
4134
58
6254
19
2120
39
4240
59
6360
20
2226
40
4346
60
6466

 Mando :

La Altura (H) del mando puede variar +- 60 mm. de la cota pedida según modulación.

MUY IMPORTANTE
Esta tabla es para cercos con tubo de 40x40 mm. Para cercos con tubo de 40x25 mm., reducir 30 mm. la cota A, Para cercos de 50x50 (accionamiento motor), aumentar 20 mm. la cota A.
La cota A, anchura o altura, según los perfiles sean verticales u horizontales respectivamente debe respetarse siempre.
No se pueden fabricar medidas intermedias.
